双动力头产品概述

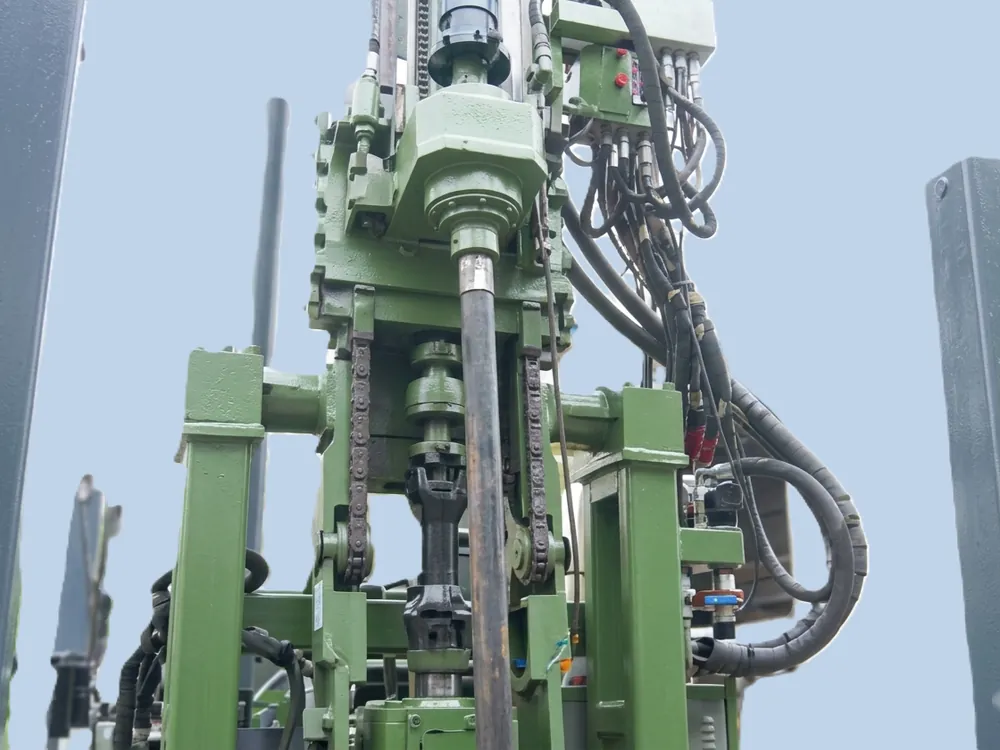

JDL800岩心钻机采用双动力头驱动方案：机械顶驱（车用525变速箱）和全液压动力头两套系统。可施工75-90°范围内钻孔，适用于固体矿床钻探、工程地质、浅层石油天然气、地下水钻探及坑道通风排水等工程。配置无线遥控履带行走系统，可在安全距离内远程控制钻机爬行。
该机型最大扭矩达4000N·m，钻进效率高，配合3500mm给进行程，特别适合固体矿床深孔钻进，配合绳索取芯工艺可实现800m NTW / 1200m BTW钻进能力。机械传动效率高，能耗低于液压系统。
核心优势
8500N·m超大扭矩
机械顶驱模式传动效率比液压高100%，能耗降低35%，适合硬岩深孔钻进
可靠耐用
机械结构简单，无液压油泄漏风险，适合长期连续作业
履带自行走
独立液压系统驱动无线遥控履带，爬坡能力强，转场方便
维护简便
机械传动维修技术成熟，野外维修人员培训成本低
技术参数
| 参数 | 规格 |
|---|---|
| 钻孔深度 - BTW | 1200 m |
| 钻孔深度 - NTW | 800 m |
| 钻孔深度 - HTW | 400 m |
| 最大扭矩 | 8500 N·m |
| 动力头通孔直径 | Ø95 mm |
| 给进行程 | 3500 mm |
| 最大给进力 | 75 kN |
| 起拔力 | 50 kN |
| 发动机 | 玉柴YCD4J22T-120 (140HP/88kW) 涡轮增压 |
| 移动方式 | 无线遥控履带 |
| 液压系统 | 负载敏感控制 + 液压木马夹持器 + 液压调平支腿 |
| 钻孔转速 | 机械：90rpm / 全液压：140rpm |
应用领域
适用勘探场景
金属矿产勘探
金矿、铜矿、铁矿等金属矿床勘探
铀矿勘探
地浸采铀钻井，地层地质调查
固体矿产普查
区域地质调查，矿点检查评价
适用地质条件
- 沉积岩地层
- 变质岩地层
- 硬岩地层
- 复杂地层
